Утепление оконных откосов: изнутри или снаружи — как правильно
Утепление оконных откосов: изнутри или снаружи — как правильно. Сравнение внутреннего и наружного утепления, материалов и тепловых карт оконного узла. Откос — это не декоративная рамка вокруг окна, а продолжение теплового контура стены. Разбираем на одной модели, как меняется температурное поле оконного проёма без утепления, с ЭППС изнутри и с минеральной ватой снаружи.
Коротко: если фасад можно утеплить, оконный откос правильнее включать в непрерывный наружный тепловой контур — утеплитель доводят до оконного профиля и частично перекрывают его наружную кромку. Внутренний ЭППС способен повысить температуру поверхности самого откоса, но одновременно уменьшает поступление комнатного тепла в газобетон. Из-за этого холодная зона в теле стены может сместиться глубже. Если из откоса дует, сначала необходимо проверить монтажный шов: теплоизоляция не исправит воздухопроницаемое примыкание.

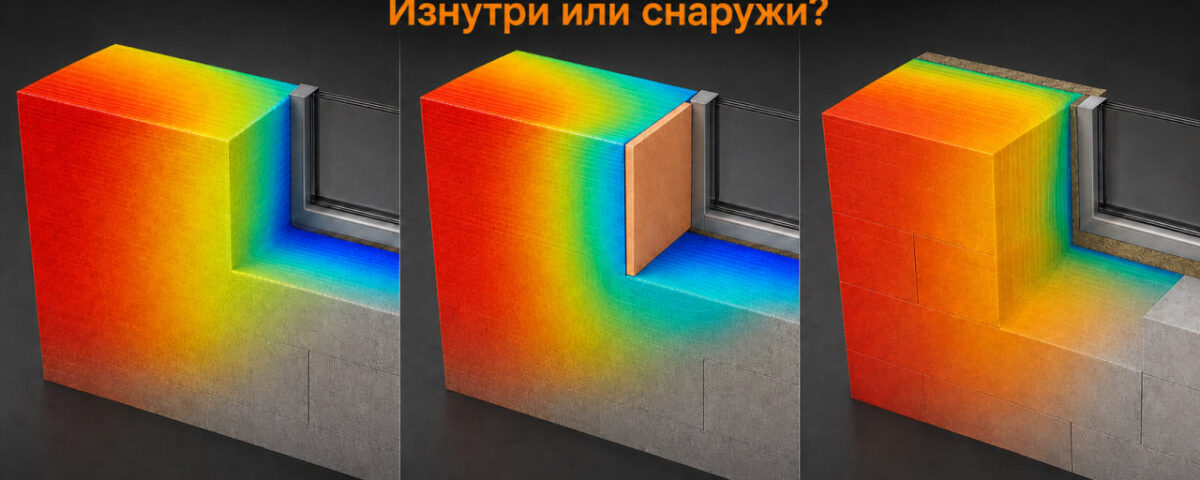

Один оконный узел — три разных температурных поля
Ниже показана одна и та же конструкция: стена из газобетона D400 толщиной 400 мм, окно установлено у наружного края кладки, внутри поддерживается +20 °C, снаружи −15 °C. Меняется только способ утепления. Благодаря одинаковому ракурсу и температурной шкале можно сравнивать не цвет отдельных пикселей, а направление смещения тепловых полей.

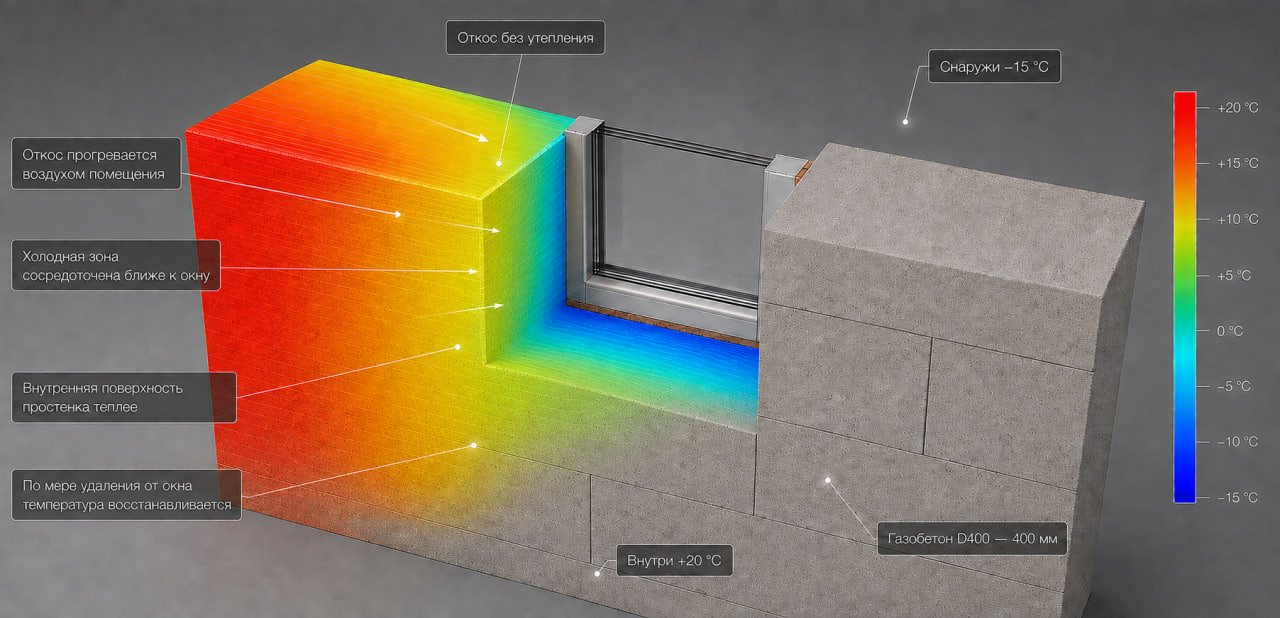

Без утепления откоса
- Откос получает тепло непосредственно от воздуха помещения.
- Температура снижается по направлению к раме.
- Холодная зона сосредоточена возле окна и нижнего примыкания.

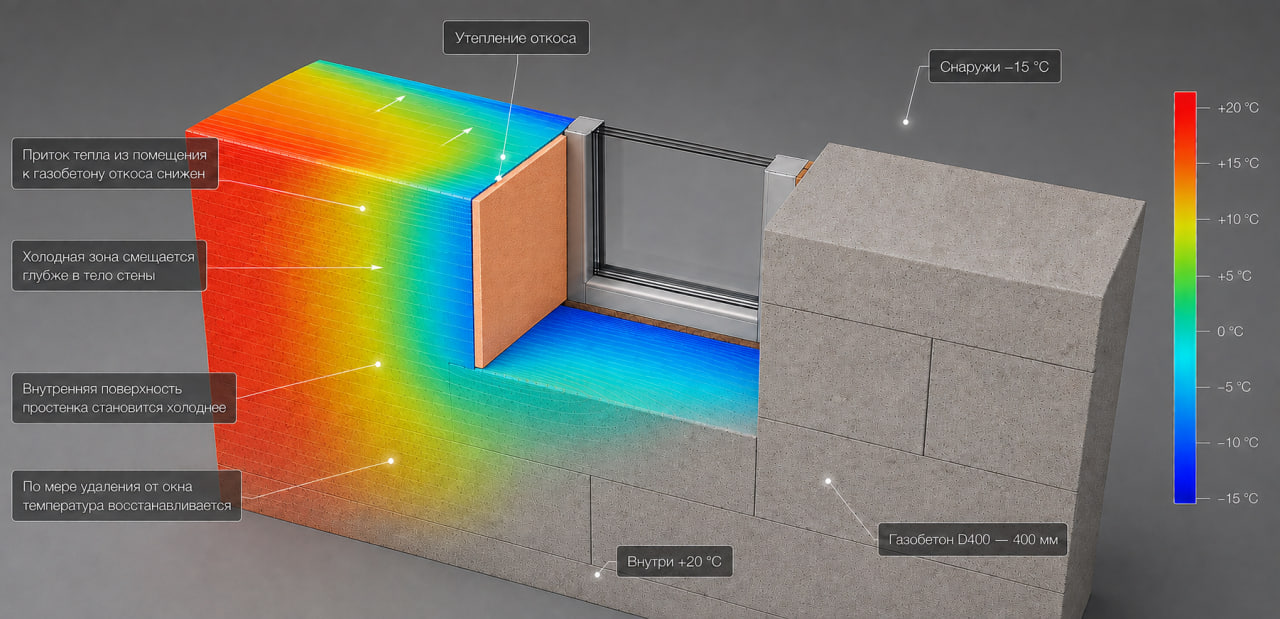

ЭППС 20 мм изнутри
- Внутренняя поверхность откоса становится комфортнее.
- Приток тепла из помещения к газобетону уменьшается.
- Холодная зона смещается глубже в тело стены.

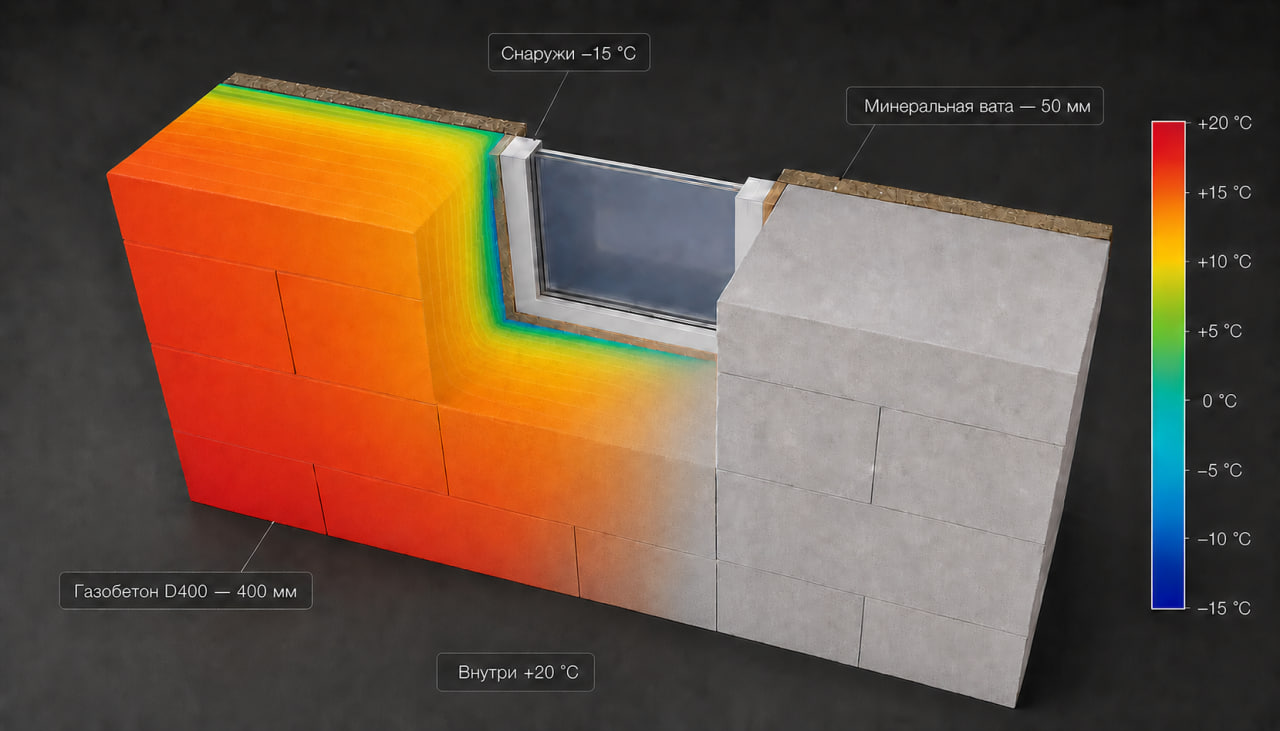

Минвата 50 мм снаружи
- Наружная граница газобетона остаётся холоднее внутренней, но охлаждение уменьшается.
- Изотермы проходят вдоль стыка стены с минватой и сгущаются у рамы.
- Холодная зона локализуется около оконного профиля и монтажного шва.
Важно: это сравнительная визуализация теплотехнических процессов, а не численный расчёт конкретного дома. Реальные температуры зависят от теплопроводности кладки, влажности материалов, положения окна, конструкции монтажного шва, толщины фасадного утепления, ветра и режима эксплуатации.
Почему оконный откос становится холодным
Стена вдали от окна представляет собой относительно однородную конструкцию: тепло проходит из помещения наружу примерно перпендикулярно её плоскости. Оконный проём меняет геометрию теплового потока. В одном небольшом участке встречаются газобетон, монтажная пена, оконный профиль, стеклопакет, наружная отделка и фасадное утепление. У каждого материала своё сопротивление теплопередаче.
Поэтому около окна изотермы изгибаются и сближаются. Чем плотнее расположены линии одинаковой температуры, тем сильнее изменение температуры на небольшом расстоянии. Самые чувствительные места — внутренний угол откоса, стык газобетона с монтажным швом и нижнее примыкание окна.
Геометрия проёма
Даже без дефектов кладки и монтажа угол откоса является геометрическим тепловым мостом.
Монтажный шов
Пена должна сохранять тепло, внутренний слой — ограничивать поступление водяного пара, наружный — защищать шов от осадков и выпускать влагу.
Положение окна
Чем хуже оконный профиль связан с тепловым контуром стены, тем заметнее охлаждение примыкания.
Что меняется при разных способах утепления
1. Откос без утепления
Внутренняя поверхность газобетонного откоса открыта воздуху помещения и получает от него тепло. Вдали от рамы температура поверхности близка к температуре внутренней стены. По мере приближения к оконному профилю она снижается, а наиболее холодный участок формируется возле монтажного шва.
Такой узел может оставаться сухим и работоспособным, если окно установлено корректно, монтажный шов герметичен, влажность в помещении невысокая, а температура поверхности остаётся выше точки росы. Но запас устойчивости у него меньше.
2. Внутреннее утепление откоса ЭППС
Лист ЭППС уменьшает передачу тепла от помещения к газобетону. Со стороны комнаты его поверхность становится теплее — именно это человек ощущает рукой или видит тепловизором. Но под утеплителем газобетон становится холоднее, чем в варианте без ЭППС: он почти перестаёт прогреваться комнатным воздухом.
Это не означает, что внутреннее утепление всегда запрещено. Оно может быть рабочим компромиссом при реконструкции, когда фасад недоступен. Однако внутренний слой нельзя оценивать только по температуре отделочной поверхности. Нужно понимать состояние стены, монтажного шва и возможное накопление влаги в узле.
3. Наружное утепление минеральной ватой
Наружный слой уменьшает отток тепла из газобетона. Граница стены в месте контакта с минватой всё равно остаётся холоднее внутренней поверхности, поэтому изотермы проходят вдоль всего наружного края газобетона. Но по сравнению с неутеплённой стеной они смещаются наружу, а большая часть кладки сохраняет более высокую температуру.
Возле окна влияние двух факторов складывается: холод действует через наружную границу стены и через оконный узел. Поэтому изотермы сгущаются в месте, где минвата подходит к профилю. Заход фасадного утеплителя на наружную кромку профиля уменьшает этот локальный мостик холода.
Утепление откосов изнутри или снаружи: сравнение
| Критерий | Без утепления | ЭППС изнутри | Минвата снаружи |
|---|---|---|---|
| Поверхность откоса | Охлаждается к раме | Становится теплее | Становится теплее вместе со стеной |
| Газобетон под отделкой | Прогревается помещением | Получает меньше комнатного тепла | Защищён от наружного охлаждения |
| Положение холодной зоны | Около рамы | Смещается глубже в стену | Смещается наружу |
| Непрерывность теплового контура | Не обеспечена | Локальная, со стороны помещения | Наиболее полная |
| Когда применяют | Как исходный узел или при достаточном расчётном запасе | При реконструкции и невозможности изменить фасад | При новом строительстве и фасадных работах |
При возможности выбора наружное утепление конструктивно предпочтительнее: оно защищает не только видимую поверхность откоса, но и тело стены. Внутреннее утепление решает другую задачу — меняет температуру поверхности со стороны помещения, не устраняя наружное воздействие холода.
Чем утеплить оконные откосы
Материал выбирают не отдельно от стены, а как часть всей системы: газобетон, фасад, монтажный шов, оконный профиль и внутренняя отделка должны работать совместно.
| Материал | Где применяют | Что учитывать |
|---|---|---|
| ЭППС | Чаще для внутреннего откоса, локальных наружных узлов и влажных зон | Низкая паропроницаемость; требуется непрерывное приклеивание без полостей и последующее армирование |
| Минеральная вата | Наружное фасадное утепление | Должна являться частью сертифицированной фасадной системы и быть защищена от увлажнения |
| Пенополистирол | Наружные системы и отдельные откосы | Применимость зависит от фасадной системы, пожарных требований и основания |
| PIR или пеностекло | Тонкие специализированные узлы | Высокая стоимость; важна совместимость клеёв, отделки и парорежима конструкции |
| Сэндвич-панель | Внутренняя отделка откоса | Сама панель не исправляет пустоты, продувание или дефектный монтажный шов |
| Штукатурка и гипсокартон | Отделка и выравнивание | Не являются полноценной теплоизоляцией без отдельного утепляющего слоя |
Толщина выбирается расчётом. Указанные на визуализациях 20 мм ЭППС и 50 мм минваты нужны для сравнения трёх состояний одной модели. Для конкретного дома толщина зависит от стены, фасадной системы, положения окна и климата.
Как правильно утеплить оконный откос снаружи
Наружный откос нельзя рассматривать отдельно от фасада. Цель — продолжить основной слой утепления стены до оконного профиля и не оставить между ними открытый участок газобетона.
Как утеплить откос пластикового окна изнутри
Внутреннее утепление имеет смысл рассматривать, когда наружные работы невозможны: фасад уже закончен, квартира находится в многоквартирном доме либо доступ к наружному откосу ограничен. До монтажа утеплителя необходимо отделить теплопроводный мост от продувания. Если через примыкание проходит воздух, сначала ремонтируют монтажный шов.
После внутреннего утепления поверхность откоса может выглядеть благополучно, хотя газобетон за ЭППС станет холоднее. Поэтому результат оценивают не только рукой или тепловизором со стороны комнаты, но и с учётом влажности, конструкции шва и температурного режима всей стены.
Почему промерзают, мокнут или чернеют откосы
Одинаковый внешний симптом может иметь разные причины. Выберите то, что наблюдается у окна:
| Симптом | Вероятная причина | Что проверять |
|---|---|---|
| Откос холодный, но сухой | Геометрический тепловой мост или недостаточная теплозащита узла | Положение окна, наружное утепление, температуру поверхности |
| Из примыкания дует | Воздухопроницаемый монтажный шов, трещина или незаполненная полость | Герметичность по периметру рамы, состояние пены и лент |
| Конденсат около рамы | Температура поверхности ниже точки росы | Влажность воздуха, вентиляцию, температуру откоса и стеклопакета |
| Чёрные точки или плесень | Длительное увлажнение холодной поверхности | Вентиляцию, влажность, наличие штор и препятствий для движения тёплого воздуха |
| Наледь или промерзание | Серьёзная утечка воздуха, повреждённый шов или грубая теплотехническая ошибка | Узел целиком; локальная отделка обычно не решает причину |
Температура поверхности и точка росы
При +20 °C в помещении критическая температура зависит от относительной влажности. Значения ниже ориентировочные:
| Влажность в помещении | Ориентировочная точка росы |
|---|---|
| 40 % | около +6 °C |
| 50 % | около +9,3 °C |
| 60 % | около +12 °C |
| 70 % | около +14,4 °C |
Чем выше влажность, тем на более тёплой поверхности начинается конденсация. Поэтому один и тот же оконный узел может быть сухим при влажности 40 % и мокнуть при 65–70 %.
Когда помогает тепловизор: обследование информативно при устойчивой разнице температур внутри и снаружи не менее 15 °C. Оно показывает расположение температурных аномалий, но не заменяет проверку воздухопроницаемости и анализ конструкции монтажного шва.
Типичные ошибки при утеплении откосов
Что означает «тёплый откос»
В поиске этим выражением называют три разные конструкции:
Утеплённый откос
Откос с отдельным теплоизоляционным слоем — например, ЭППС изнутри или фасадной минватой снаружи.
Тёплая сэндвич-панель
Готовая отделочная панель с внутренним теплоизоляционным слоем. Её эффективность зависит от монтажа и отсутствия пустот.
Откос с подогревом
Поверхность с электрическим или водяным нагревом. Это источник тепла, а не замена утеплению и герметичному монтажному шву.
Активный подогрев может использоваться как дополнительное решение возле панорамного остекления, тёплых подоконников или порогов. Но сначала формируют корректный тепловой контур, а уже затем компенсируют оставшиеся теплопотери отоплением.
Документы, на которые стоит опираться
- СП 230.1325800.2015 «Конструкции ограждающие зданий. Характеристики теплотехнических неоднородностей» — содержит данные и методические указания по теплотехническим неоднородностям, включая оконные узлы.
- СП 50.13330.2012 «Тепловая защита зданий» — устанавливает требования к тепловой защите ограждающих конструкций.
- ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проёмам» — описывает требования к монтажным швам окон.
Перед применением решений в проекте необходимо проверять актуальную редакцию документов и требования конкретной фасадной и оконной системы.
Частые вопросы об утеплении оконных откосов
Нужно ли утеплять оконные откосы?
С какой стороны правильнее утеплять откос — изнутри или снаружи?
Чем утеплить откос пластикового окна изнутри?
Можно ли утеплять внутренний откос минеральной ватой?
Какая толщина ЭППС нужна для откоса?
Нужно ли заводить наружное утепление на оконный профиль?
Почему откос промерзает после замены окна?
Утепляет ли откос сэндвич-панель?
Можно ли просто оштукатурить откос?
Когда нужно тепловизионное обследование?
Главный вывод
Тёплый откос начинается не с выбора панели или штукатурки. Сначала необходимо понять, как связаны стена, окно, монтажный шов и фасадное утепление. Внутренний теплоизоляционный слой меняет температуру отделочной поверхности, но не устраняет наружное охлаждение стены. Наружное утепление действует на весь узел и смещает холодную зону к внешней границе конструкции.
Поэтому правильный вопрос звучит не только «чем утеплить откос», а «каким станет температурное поле стены после выбранного решения».
